一体式机箱设计，方便安装维护；

    自带大容量免维护磷酸铁锂电池组，工作时间长；

    自控充电技术，磷酸铁鲤电池，寿命长、耐高温，通讯更稳定可靠；

    智能电池监测管理系统，系统对每块电池进行实时监测，便于电池维护；

    精 确的过放电保护功能专业集中控制；

    内置低功耗工业控制计算机，工作稳定、可靠；

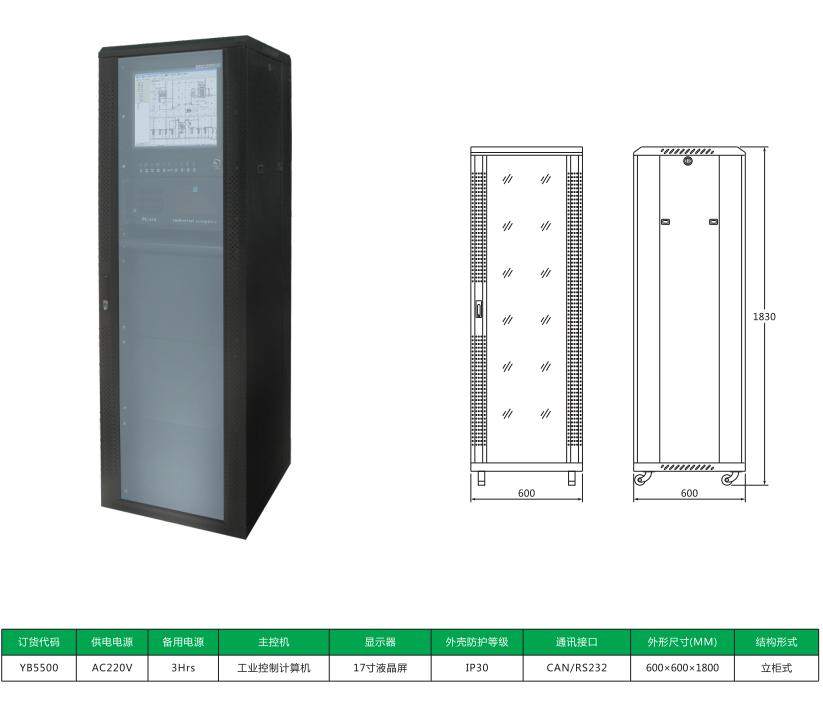

    采用17寸触摸液晶显示屏专业智能消防电气，显示内容丰富，人机界面友好；

    全方位监控管理每台灯具的状态，发现故障时能发出声光报警信号；

    超大容量，Z 大可支持16384台灯具；

    产品防护等级符合IP30标准要求；

    设计、制造符合GB17945-2010国家标准；

集 中 电 源 集 中 控 制 型 系 统 设 计 应 用 方 案：

消防应急照明与智能疏散指示系统深化设计说明

一、设计依据

中华人民共和国现行有关规范：

1）《民用建筑电气设计规范》JGJ16-20102）《高层民用建筑设计防火规范》GB50016-20143）《消防安全疏散标志设计、施工及验收规范》DB15/438-20074）《火灾自动报警系统设计规范》GB50116-20135）《消防应急照明和疏散指示系统》GB17945-20106）其它相关国家及地方现行规程、规范。

二、设计范围

设计电气图纸包括消防照明和疏散指示系统的系统图及消防照明平面图、系统说明等。

三、系统说明

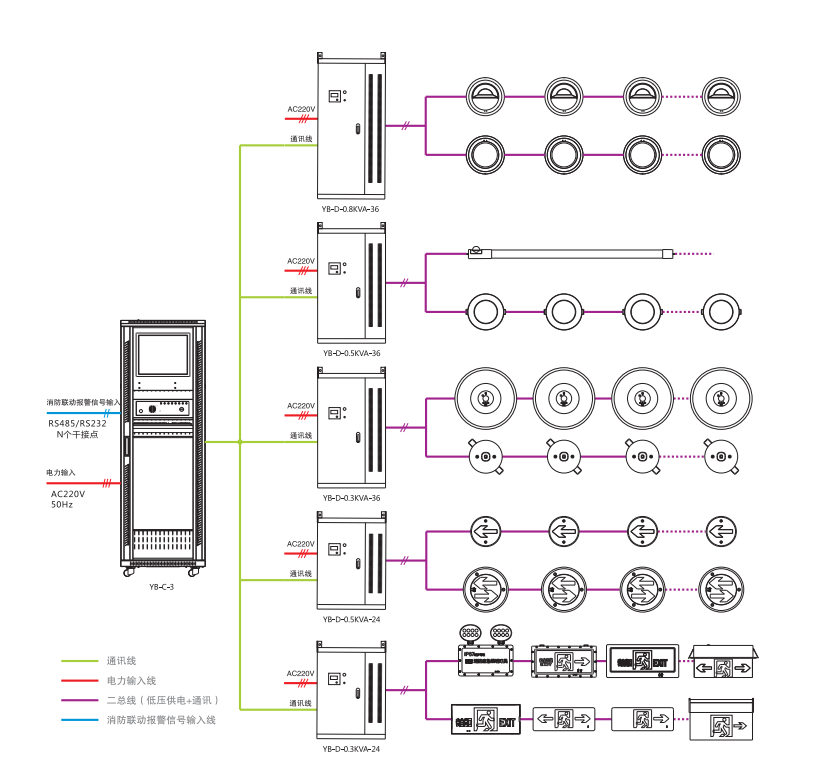

1）本消防照明和智能疏散指示系统为集中电源集中控制型系统。系统由应急照明控制器（以下简称控制器）、应急照明集中电源（含应急照明分配电装置），集中电源型消防应急灯具（以下简称应急灯具）组成，系统通过通讯总线（干线及支线）将系统组成部分连接起来。

2）本系统控制器置于消防中控室；应急照明集中电源（含应急照明分配电装置）置于每层电井内。

3）每个区域内的应急灯具的通讯回路集中由本层应急照明集中电源（含应急照明分配电装置）内通讯单元接出，形成一条支路，对系统内应急灯具采用智能地址监控模式。监控模块安装于每个应急灯具内，控制器对本系统内的设备及应急灯具进行实时监控。

4）管线要求：

控制器至应急照明集中电源（含应急照明分配电装置）干线采用通讯线WDZN-RVSP-2x2.5（双绞线）。

应急照明集中电源至应急照明分配电装置采用电源线WDZN-BYJ（F）-2×2.5/4+PE2.5。

应急照明集中电源（含应急照明分配电装置）至应急灯具支线采用电源通信线WDZN-RVS-2X2.5双绞线）穿SC20管敷设，管口连接处须做防刮线处理。

5）系统基本功能：

（1）控制器对本区域的设备、应急灯具进行实时监控。设备或应急灯具故障发生时，控制器发出声光报警，可定性到设备或应急灯具。声可手动消除，光必须排除设备或应急灯具故障，才可消除，提醒工作人员在第 一时间进行维护，同时消除大楼内的逃生盲区。

（2）强迫点灯：火灾信号输入，全系统内应急灯具均进入强迫点亮状态。

（3）紧急疏散程序方案：根据火灾信号地址进行编程对消防应急标志灯进行远程控制：关闭危险区域的楼梯出口灯，调整指向危险区域的消防应急标志灯的箭头，引导人员安全快速的逃离危险区域，同时遵循就近原则。

（4）记录查询：控制器可记录大于2000条事件，包括系统本身报警（通讯、灯具故障等信息）、火灾报警、应急联动、复位操作登事件发生地址、日期、时间、用户可通过液晶屏查询。

6）消防联动：采用干接点、RS232/RS485接口，标准modbus协议由火灾报警系统按每个（或汇集）防火分区一个着火点信号方式提供给本系统。信号及对应的返回信号，其它均采用非开放的运行模式（系统内自行管理，对外只是单向传送信息）。

7）本系统控制器置于消防控制中心。为了确保本系统的稳定性，免受计算机病毒及恶意攻击对系统的损害，只接收经专门编程的火灾报警系统的着火点输入经济版集中电源集中控制式系统，为防火等级高、人员密集型中小型建筑配套，系统全部选择安全电压型灯具产品。集中电源相对集中，就位于系统前端。

四、系统特点：

1）系统容量大，拓扑结构简单，安装布线方便；

2）系统采用美国原装进口芯片智能数控技术，性能稳定、控制精 确；

3）灯具地址编码采用自适应编码，现场安装调试简单、方便，减少工程安装和维护成本；

4）灯具回路采用低压直流24/36V供电，安全可靠；

5）系统备电采用顶 级免维护铅酸电池组，应急放电时间长，维护方便。

五、灯具设置说明：

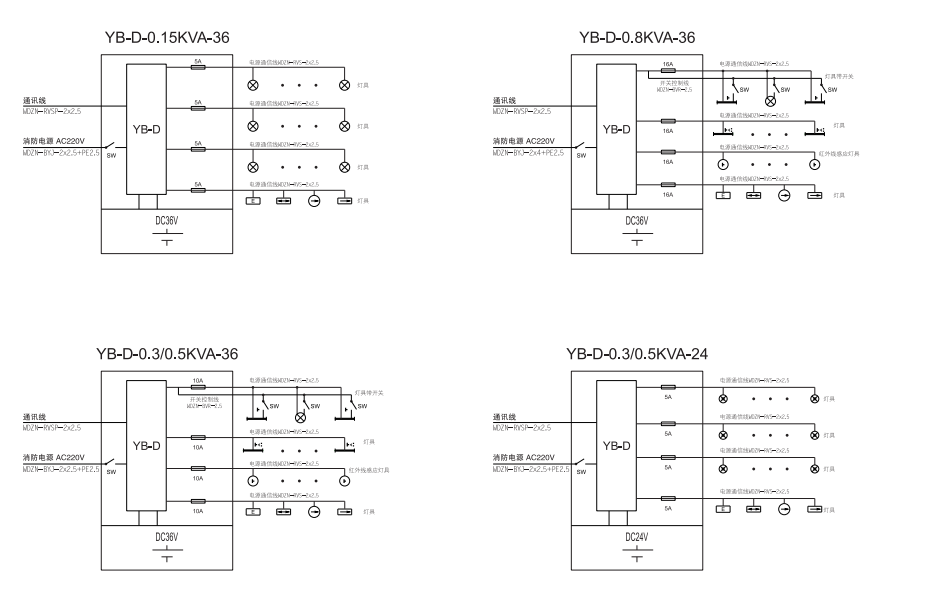

1）DC24V-DC36V输出说明：可4路输出（可扩展至8路），给集中电源集中控制型消防应急照明灯及疏散指示灯供电。

单一支路采用照明灯及标志灯混合布灯时，Z多可配带64个灯，且每个支路计算电流宜≤5A。

一般采用WDZN-RVS-2X2.5时，Z远布线距离宜≤150m；一般采用WDZN-RVS-2x4时，Z远布线距离宜≤250m；

2）应急照明疏散控制器主机.放置于消防控制室内于报警主机联动，配套对应的应急消防指示疏散系统软件。可以监控每个应急照明电源、应急照明疏散分配电装置、应急照明疏散指示灯的状态。

3）应急照明疏散控制器主机、可以输出4/8条总通讯线连接每个应急照明集中电源（含应急照明分配电装置），每条通讯总线可带16台应急照明集中电源（含应急照明分配电装置）置通讯总线可根据电井位置接到消防控制室再并合接入主机。

说明：

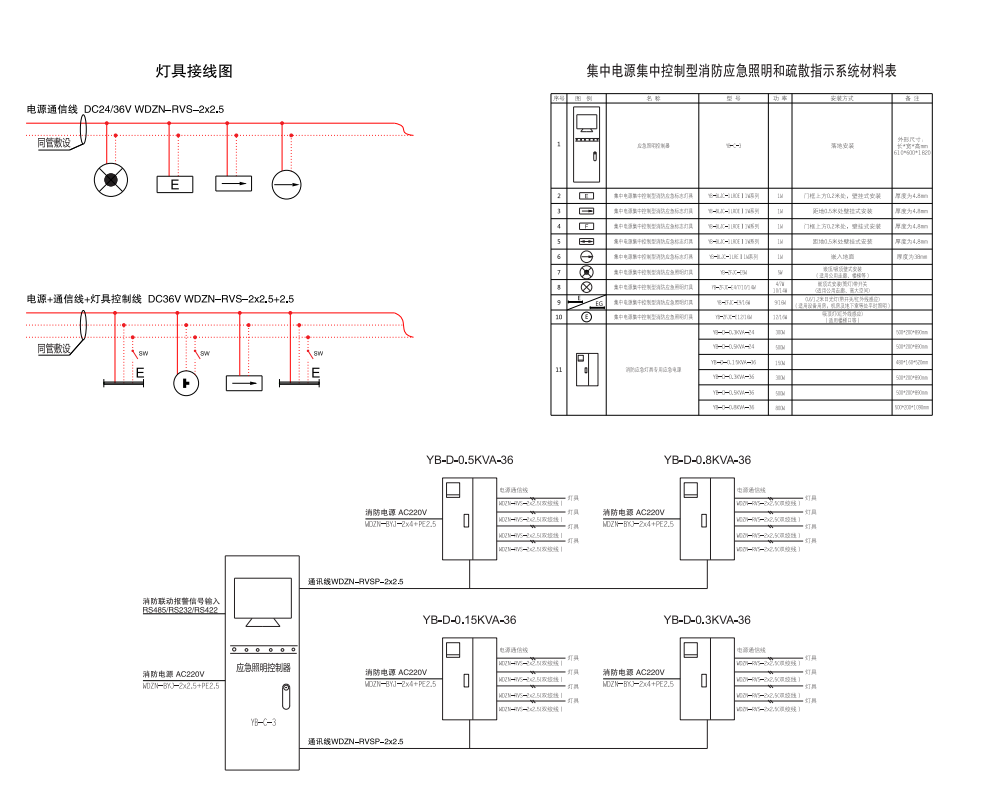

    应急照明控制器可扩展输出8条回路，每条回路可接16台应急照明专用电源，每台应急照明专用电源可扩展输出4-8条回路，每条回路可接64台消防应急灯具，每条回路Z 大输出功率为100W-300W。

布线要求：

    1、应急照明控制器至应急照明专用电源通信线：通讯线WDZN-RVSP-2x2.5mm'；

    2、应急照明分配电装置至应急灯具线制：WDZN-RVS-2×2.5mm或WDZN-RVS-2x4m'。
